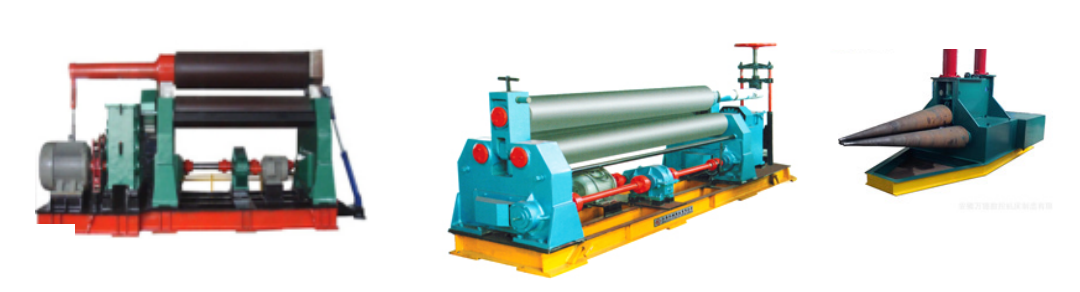

Q11-對稱式三輥卷板機
Send Email
本設備性能用途
本設備為三輥對稱上調式卷板機,用于在常溫下彎卷一定厚度的金屬板成筒狀、弧形等零件。其工作原理是旋轉式彎曲變形。是化工、水泥、造船、鍋爐、航空、水利、輸變電鐵塔等機器設備制造行業的必備設備。
W11三輥卷板機技術參數：
規格型號 | 最大卷板厚度 | 最大卷板寬度 | 板材屈服極限 | 卷板 | 滿載最小卷板直徑 | 上輥 | 下輥 | 兩輥中心距 | 主電機功率(KW) | 機器 | 外形尺寸 |
6×1500 | 6 | 1500 | 245 | 5.5 | 380 | 180 | 160 | 210 | 5.5 | 2.6 | 3310×1050×1330 |
6×2000 | 6 | 2000 | 245 | 5.5 | 380 | 180 | 160 | 220 | 5.5 | 3.1 | 3810×1050×1330 |
8×2000 | 8 | 2000 | 245 | 5.6 | 450 | 190 | 170 | 260 | 7.5 | 4.1 | 3810×1050×1330 |
8×2500 | 8 | 2500 | 245 | 5.5 | 500 | 240 | 200 | 310 | 11 | 6.7 | 4550×1350×1610 |
12×2000 | 12 | 2000 | 245 | 5.5 | 500 | 240 | 200 | 310 | 11 | 6.3 | 4050×1350×1610 |
12×2500 | 12 | 2500 | 245 | 5.8 | 650 | 260 | 220 | 340 | 15 | 7.1 | 4550×1350×1610 |
12×3000 | 12 | 3000 | 245 | 6 | 750 | 300 | 240 | 360 | 22 | 12 | 5550×1400×1700 |
16×2000 | 16 | 2000 | 245 | 5.8 | 650 | 260 | 220 | 340 | 15 | 6.8 | 4050×1350×1610 |
16×2500 | 16 | 2500 | 245 | 6 | 750 | 300 | 240 | 360 | 22 | 8.5 | 5050×1400×1700 |
16×3200 | 16 | 3200 | 245 | 5 | 900 | 340 | 280 | 440 | 30 | 15 | 5800×1600×1900 |
20×2000 | 20 | 2000 | 245 | 6 | 750 | 300 | 240 | 360 | 22 | 7.5 | 4550×1440×1700 |
20×2500 | 20 | 2500 | 245 | 5 | 850 | 340 | 280 | 440 | 30 | 14 | 5100×1600×1900 |
40×2500 | 40 | 2500 | 245 | 4.5 | 1400 | 500 | 400 | 600 | 45 | 32 | 6100×2050×2100 |
40×3000 | 40 | 3000 | 245 | 4.5 | 1600 | 500 | 425 | 650 | 55 | 36 | 6900×2300×2250 |
注：本表參數如與機床數據不符，應以機床實際數據為準。本公司保留最終解釋權。
