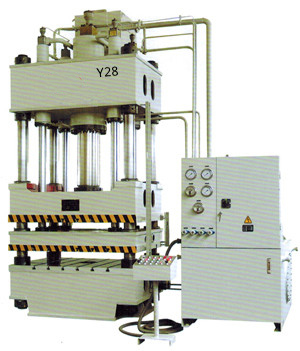

Y28雙動薄板拉伸液壓機
Send Email
性能特點：
本系列液壓機為雙動薄板拉伸液壓機，特別適用于金屬薄板零件的拉伸成型、翻邊、彎曲和沖壓等工藝，也可用于一般壓制工藝。
本系列液壓機液壓系統采用二通插裝閥，電氣系統采用plc續電器，供用戶選擇，操作方便可靠。
本系列液壓機具有空程速度快，拉伸速度及壓邊力和拉伸力可調等特點，是拉伸薄板制品的理想設備。
Y28系列雙動薄板拉伸液壓機技術參數:
參數名稱 | 單位 | Y28雙動薄拉伸液壓機 | ||||||
40/63 | 63/100 | 200/300 | 315/400 | 400/630 | ||||
公稱力 | KN | 630 | 1000 | 3000 | 4000 | 6300 | ||
拉深力 | KN | 400 | 630 | 2000 | 3150 | 4000 | ||
壓邊力 | KN | 300 | 400 | 1000 | 8010 | 2300 | ||
液體最大工作壓力 | mpa | 25 | 25 | 25 | 25 | 25 | ||
拉深滑塊行程 | mm | 500 | 650 | 700 | 800 | 800 | ||
壓邊滑塊行程 | mm | 300 | 350 | 400 | 400 | 450 | ||
拉深滑塊尺寸 | 左右 | mm | 560 | 1000 | 990 | 1260 | 1400 | |
前后 | mm | 500 | 800 | 900 | 1200 | 1400 | ||
壓邊滑塊尺寸 | 左右 | mm | 560 | 1000 | 990 | 1260 | 1400 | |
前后 | mm | 500 | 800 | 900 | 1200 | 1400 | ||
工作臺尺寸 | 左右 | mm | 560 | 1000 | 990 | 1260 | 1400 | |
前后 | mm | 500 | 800 | 900 | 1200 | 1400 | ||
拉深滑塊開口高度 | mm | 1100 | 1300 | 1400 | 1500 | 1700 | ||
壓邊滑塊開口高度 | mm | 700 | 800 | 900 | 1000 | 1150 | ||
拉深滑塊行程速度 | 空程下行 | mm | 120 | 120 | 100 | 100 | 100 | |
工 作 | mm | 20 | 15 | 15 | 10 | 6100 | ||
回 程 | mm | 100 | 100 | 52 | 52 | 40 | ||
機器外形尺寸 | 左 右 | mm | 2500 | 4000 | 4000 | 4500 | 5600 | |
前 后 | mm | 1500 | 2000 | 2000 | 2800 | 3000 | ||
地面上高度 | mm | 3200 | 4100 | 4400 | 4600 | 5500 | ||
電機總功率 | KW | 5.5 | 7.5 | 22 | 22 | 42.5 | ||
機器重量 | Kg | 3500 | 8000 | 13000 | 17000 | 40000 | ||
注：本表參數如與機床數據不符，應以機床實際數據為準。本公司保留最終解釋權。
